电快速瞬变脉冲群

HEFT 51

7”触摸屏，微机程控, USB/LAN控制端口

内置单相耦合去耦网络：Max.16A

电压范围：200V ~ 5.0kV (直接输出)

脉冲波形: 5ns/50ns

脉冲重复频率：5kHz / 100kHz

发生器阻抗：50Ω

外置三相耦合去耦网络：16/32/64/100/200A

HTEC

全兼容：IEC 61000-4-4

HEFT 71

7”触摸屏，微机程控, USB/LAN控制端口

内置单相耦合去耦网络：Max.16A

电压范围：1.0kV ~ 7.0kV (直接输出)

脉冲波形: 5ns/50ns

脉冲重复频率：1Hz ～ 1MHz

发生器阻抗：50Ω

外置三相耦合去耦网络：16/32/64/100/200A

HTEC

全兼容：IEC 61000-4-4

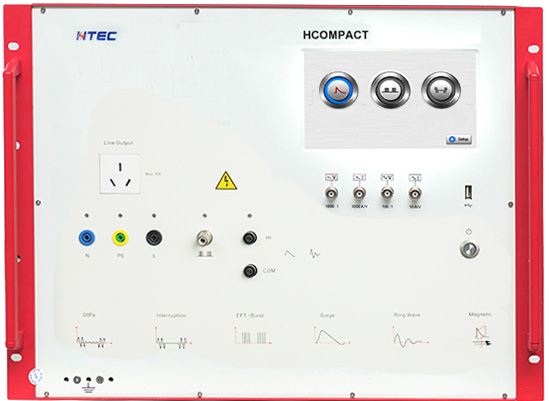

HCOMPACT 5 / HCOMPACT   7

7”触摸屏，微机程控, USB/LAN控制端口

内置单相耦合去耦网络：Max.16A

脉冲群Brust/EFT: IEC 61000-4-4

电压范围：200V ~ 5.0kV

发生器阻抗：50Ω

雷击浪涌Surge: IEC 61000-4-5

电压范围：200V ~ 5.0kV/7.0KV

发生器阻抗：2Ω

脉冲波形：1.2/50μs_8/20μs

电压跌落Dips: IEC 61000-4-11/-4-29

输入电压：300Vac/dc

最大电流：16A连续

外置故障电源：AC / DC Source

HTEC

满足标准：IEC 61000-4-4/-4-5/-4-11

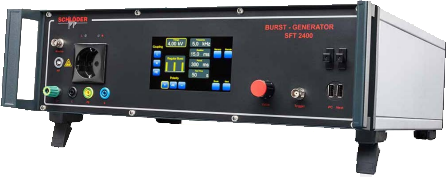

SFT   2400

脉冲电压：100V ~ 5.0kV

重复频率：最大125kHz

内置单相耦合去耦网络：16A

触屏屏操作，USB接口(光纤接口可选)

外置三相耦合去耦网络：16/32/64A

SCHLOEDER

满足标准：IEC 61000-4-4

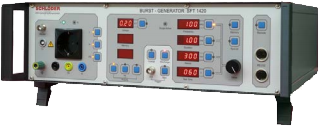

SFT   1420

脉冲电压：100V ~ 4.8kV

重复频率：最大2MHz

内置单相耦合去耦网络：16A

触屏屏操作，USB接口(光纤接口可选)

外置三相耦合去耦网络：16/32/64A

SCHLOEDER

满足标准：IEC 61000-4-4

8种菜单语言，可选
7英寸电容式触摸显示屏
连接方式：千兆以太网、USB、RS485
最高电压可达5.1Kv

8种菜单语言，可选
7英寸电容式触摸显示屏
连接方式：千兆以太网、USB、RS485
最高电压可达6Kv

8种菜单语言，可选
7英寸电容式触摸显示屏
连接方式：千兆以太网、USB、RS485
最高电压可达8Kv

电压:0.2 kV–4.4 kV
输出阻抗：50Ω
上升时间：5 ± 1.5 ns
脉冲宽度：50 ± 15 ns
重复频率：1 kHz - 1 MHz
脉冲持续时间0.01 ms-30 ms
测试时间： 1 - 1000 ms
相位同步： 0 – 359°, step 1°
耦合路径：L，N，PE，L+N，L+PE，N+PE，L+N+PE，直通

电压:0.2 kV–5.1kV
电压:0.1 kV–2.2 kV±10%
输出阻抗：50Ω
上升时间：5 ± 1.5 ns
脉冲宽度：50 ± 15 ns
重复频率：1 kHz - 1 MHz
脉冲持续时间0.01 ms-30 ms
测试时间： 1 - 1000 ms
相位同步： 0 – 359°, step 1°
耦合路径：L，N，PE，L+N，L+PE，N+PE，L+N+PE，直通

电压:0.2 kV–5.3kV
输出阻抗：50Ω
上升时间：5 ± 1.5 ns
脉冲宽度：50 ± 15 ns
重复频率：1 kHz - 1 MHz
脉冲持续时间0.01 ms-30 ms
测试时间： 1 - 1000 ms
相位同步： 0 – 359°, step 1°
耦合路径：L，N，PE，L+N，L+PE，N+PE，L+N+PE，直通

电压:0.2 kV–6.3kV
输出阻抗：50Ω
上升时间：5 ± 1.5 ns
脉冲宽度：50 ± 15 ns
重复频率：1 kHz - 1 MHz
脉冲持续时间0.01 ms-30 ms
测试时间： 1 - 1000 ms
相位同步： 0 – 359°, step 1°
耦合路径：L，N，PE，L+N，L+PE，N+PE，L+N+PE，直通

电压:0.2 kV–7.1kV
输出阻抗：50Ω
上升时间：5 ± 1.5 ns
脉冲宽度：50 ± 15 ns
重复频率：1 kHz - 1 MHz
脉冲持续时间0.01 ms-30 ms
测试时间： 1 - 1000 ms
相位同步： 0 – 359°, step 1°
耦合路径：L，N，PE，L+N，L+PE，N+PE，L+N+PE，直通

电压:0.2 kV–8.0kV
输出阻抗：50Ω
上升时间：5 ± 1.5 ns
脉冲宽度：50 ± 15 ns
重复频率：1 kHz - 1 MHz
脉冲持续时间0.01 ms-30 ms
测试时间： 1 - 1000 ms
相位同步： 0 – 359°, step 1°
耦合路径：L，N，PE，L+N，L+PE，N+PE，L+N+PE，直通

电容耦合钳，最高8 kV

手动三相耦合去耦网络

6 kV Burst, 6 kV Surge

交流：3x690V/3 x 32A

OPT-M-6-32 /63/125/200

1000V DC

直流：1000V/32A/63/125/200A

直流：1500V/32A/63/125/200A

CDN-A-6-32

CDN-A-6-63

CDN-A-6-125

自动三相耦合去耦网络

6 kV Burst, 6 kV Surge

交流：3x690V/3 x 32A/63/125/200A

直流：500V/32A

OPT-M-6-32 /63/125/200

直流：1000V/32A/63/125/200A

直流：1500V/32A/63/125/200A

三相耦合去耦网络

7kV Burst,

交流：3x690V/3 x 125A

50 Ω校准件

电压最大7.1 kV

比率50ΩDSO输入1:1000，60 dB

50 Ω校准件

电压最大8 kV

比率50ΩDSO输入1:1000，60 dB

1KΩ校准件

电压最大8 kV

比率50ΩDSO输入1:2000，66dB

CN-EFT1000耦合夹校准板

板宽120±1 mm

板长1050±5 mm，

绝缘5/50ns至8KV

绝缘1.2/50 ms最小2.5 kV
